化工廠常見的高分子聚合反應槽攪拌機，軸心都是大尺寸的軸徑，過程中由於攪拌器與液體之間的摩擦和攪拌的力量，攪拌機軸封會出現不規律的振動，這是導致密封失效的原因之一；而安裝在軸心上的密封件就須克服這個運轉中的振動。

客戶原本使用的傳統背對背楔型軸封，在此情況下表現不佳，通常都因需要施加高於製程側的壓力以確保密封，且容易受軸心振動影響而導致密封失效，甚至軸心磨損。

Scenic的卡匣式機械軸封MGS^®2000是解決這一問題的完美方案。憑藉雙向平衡結構及整體式密封環不和軸心接觸的特殊設計，能夠有效地抵抗反壓和軸心振動，確保密封效能的穩定。這款軸封不僅安裝簡便，節省時間，還能靈活應用不同的沖潤方案，降低維修頻率，提升生產效率。

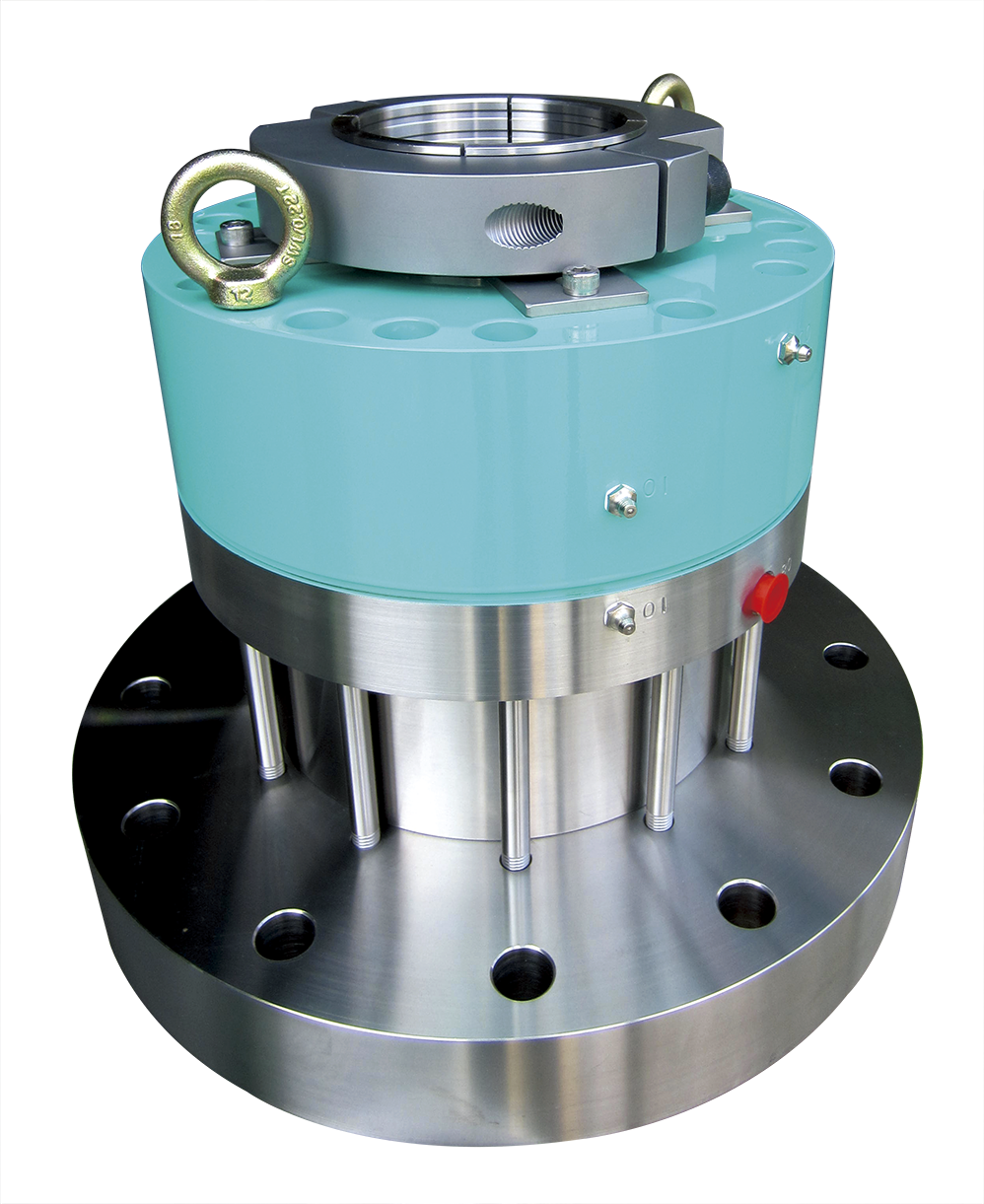

帶軸承的 MGS^®2000：確保運轉時在設備振動下，具備強大的密封性和耐用性。

實績工況

• 工業應用：化學與石化工業
• 設備應用：重合槽
• 操作溫度：100ºC
• 製程流體：MBS 樹脂膠乳
• 壓力：12 kg/cm²
• 軸徑：6" x140MM
• 轉速：20~80 rpm
• 軸封形式（改善前）：傳統背對背楔型軸封（Wedge seal）
• 軸封形式（改善後）：卡匣式雙軸封MGS^®2000

改善前 傳統背對背楔型軸封（Wedge seal）

• 傳統的背對背楔型軸封，需要在其上施加至少比製程側壓力大1.5kg/cm²的壓力，以確保密封。.
• 在重合槽運轉時，軸心的振動會影響到軸封的密封性能。當軸心偏擺超過0.3mm，則可能導致密封面移位而失效。
• 傳統型軸封的安裝過程較為複雜，需要準確定位各個組件，並且若安裝不當易導致密封失效。
• 使用API Plan54作為軸封沖潤方案時，需共用冷卻油系統OPU(OIL PRESSURE UNIT)，既消耗電能又增加管線及控制系統。

楔形軸封：在運轉過程中，楔形件可能會因設備振動而損壞泵軸。

改善後 卡匣式雙軸封MGS^®2000

• 專為攪拌機設計的背對背式卡匣式機械軸封，擁有特殊的雙向平衡結構，能夠承受反壓。
• 雙向平衡結構使其能夠承受重合槽軸心振動所帶來的振幅擺動力，並且當軸心偏移時，能夠自動平衡 壓力並且自動調心；當產生軸向位移時，能夠自動補償，保持密封面穩定，不受形變，從而不影響密封效能。
• 卡匣式結構容易搬運、安裝，出廠即組裝完成，現場人員只需鎖上格蘭螺絲、拆卸定位鉤即可，節省 時間且高效率。
• 靈活運用API Plan52、53、54，能根據現場條件選擇最適合的沖潤方案。獨立冷卻油系統更加方便控制，減少污染風險。

MGS^®2000：特殊雙向平衡結構，密封件與泵軸之間的間隙，確保不會因設備振動而磨損。

方案亮點

• 卡匣式軸封：易於安裝、維修，維護成本低
• 特殊雙向平衡結構：密封面組件與軸心之間的間隙大，軸心偏擺時不至於碰撞到密封面，密封面持續保持著卓越的密封功能，且共用彈簧組可自動補償軸向位移。
• 延長軸封使用壽命：大幅降低MTBF (Mean Time Between Failures)，此MGS^®2000軸封於2006年 穩定運轉至今。
